SD341法蘭伸縮蝶閥

一、法蘭伸縮蝶閥 產品概述

本公司的法蘭伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，法蘭伸縮蝶閥具有補償管道熱脹冷縮的功能。法蘭伸縮蝶閥其主要特點如下：
1、設計新穎、合理、結構緊、重量輕、操作方便、啟閉快；
2、法蘭伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能好等特點。

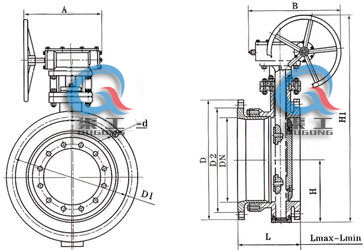

SD341法蘭伸縮蝶閥	SD341法蘭伸縮蝶閥 （外形尺寸圖）

二、法蘭伸縮蝶閥 采用標準

三、法蘭伸縮蝶閥 主要技術參數

四、法蘭伸縮蝶閥 主要零件材料

五、法蘭伸縮蝶閥 主要外形連接尺寸

六、法蘭伸縮蝶閥 安裝說明

1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
4、伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通蝶栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出（見圖2），損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓嚴禁卸掉（螺栓另配）
5、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
6、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。
7、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
8、伸縮管安裝在閥門后。
9、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。

七、法蘭伸縮蝶閥 訂貨須知

訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
