ZZYP/ZZYM自力式壓力控制閥
一、自力式壓力控制閥 產品概述
本公司的ZZY型自力式壓力控制閥不用外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力控制閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，自力式壓力控制閥主要應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。
自力式壓力控制閥系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合以適應用戶工況要求。
|
|
|---|---|

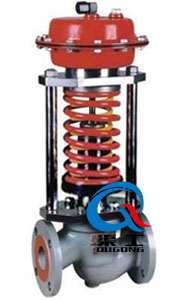

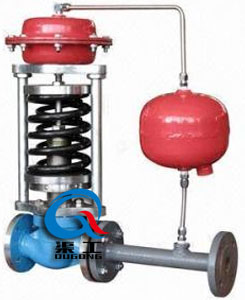

| ZZY自力式壓力控制閥 (帶冷凝器) | ZZY自力式壓力控制閥 (不帶冷凝器) |
二、自力式壓力控制閥 產品特點
（1）自力式壓力控制閥不用外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制精度高。
三、自力式壓力控制閥 主要技術參數
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
|
允許壓差 (Mpa) |
PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
| PN40 | 2.0 | |||||||||||||
| 閥蓋形式 | 標準型-17～+300℃、高溫型+300℃～+450℃ | |||||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
| 閥芯形式 | 單座、套筒型閥芯 | |||||||||||||
| 流量特性 | 線性 | |||||||||||||
四、自力式壓力控制閥 執行器技術參數
| 有效面積(cm ) | 32※ | 80 | 250 | 630 |
|---|---|---|---|---|
| 壓力設定范圍(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
|
維持壓力閥正常工作的 zui小壓差△Pmin(MPa) |
≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允許上下膜室之間zui大壓差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 | |||
| 控制管線、接頭 | 銅管或鋼管10×1； 卡套式接頭：R1/4" | |||
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。
五、自力式壓力控制閥 主要性能指標
| 設定值偏差 | ±8% | |||
|---|---|---|---|---|
|
允許泄露量 (在規定實驗條件下) |
硬密封 | 4×0.01%閥額定容量 | ||
| 軟密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10氣泡/min | 20氣泡/min | 40氣泡/min | ||
六、自力式壓力控制閥 適用工作溫度
| 公稱通徑 | 15～125mm | 150～250mm | |
|---|---|---|---|
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷卻罐≤200℃ | 冷卻罐和加長件≤200℃ | ||
| 冷卻罐和散熱片≤350℃ ※ | 冷卻罐和加長件≤300℃ ※ | ||
| 軟密封 | ≤150℃ | ||
注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。
七、自力式壓力控制閥 主要零件材料
| 材料代號 | C（WCB） | P（304） | R（316） | |
|---|---|---|---|---|
|
主要 零件 |
閥體 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | |||
| 膜蓋 | A3、A4鋼涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 彈簧 | 60Si2Mn | |||
| 導向套 | HPb59-1 | |||
八、自力式壓力控制閥 主要外形圖
|
|
|---|---|

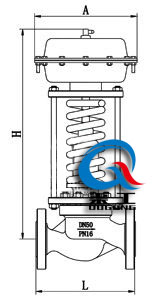

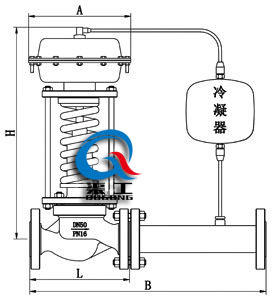

| 自力式壓力控制閥(帶冷凝器) | 自力式壓力控制閥 (標準型) |
九、自力式壓力控制閥 主要外形尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 法蘭接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法蘭端間距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
|
壓力調節范圍(KPa) |
15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 大約重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 導壓管接口螺紋 | M16X1.5 | ||||||||||||||
