一、手動通風蝶閥 產品概述
本公司的手動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。手動通風蝶閥一般適用于工業、冶金、環保等管道作通風調節介質流量之用。手動通風蝶閥其主要特點為：
1、設計新穎、合理、結構緊，重量輕，啟閉快。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以適用于低、中、高不同介質溫度其及腐蝕性介質等。
|
|

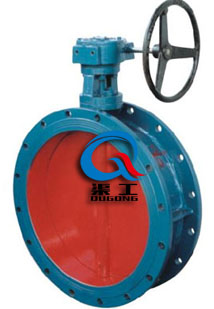

D341W手動通風蝶閥
|
二、手動通風蝶閥 采用標準
|
設計標準
|
GB/T2238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000;JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-1992;JB/T9092-1999
|
三、手動通風蝶閥 主要技術參數
|
公稱通徑
|
DN（mm）
|
50～2000
|
|
公稱壓力
|
PN（MPa）
|
0.05
|
0.25
|
0.6
|
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1%泄漏量
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
四、手動通風蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等材料
|
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等材料
|
|
密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
氟塑料、柔性石墨
|
五、手動通風蝶閥 蝶閥密封材料選用和適用溫度
|
材料品種
|
碳素鋼
|
低溫碳鋼
|
合金鋼
|
奧氏體不銹鋼
|
鉻鉬鋼
|
|
代號
|
WCB
|
LCB
|
WC6或 WC9
|
C5或or C12
|
鉻Cr-18型e、304、316
|
12CrMoV
|
|
耐上限溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐下限溫度e
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
適用工作溫度
|
≤425℃
|
≤345℃
|
≤595℃
|
≤650℃
|
≤600℃
|
≤560℃
|
六、手動通風蝶閥 主要外形結構圖
|
|
|
D41W手動通風蝶閥 (手柄傳動)
|

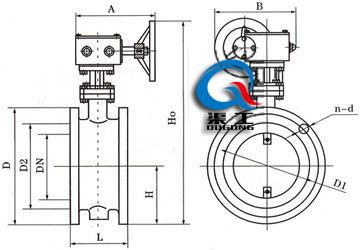

D341W手動通風蝶閥 (蝸輪傳動)
|
七、手動通風蝶閥 主要外形連接尺寸
（1）、D41W-0.05/0.25/0.6外形尺寸
|
公稱通徑
|
結構長度
|
外形尺寸
|
連接尺寸（標準值）
|
|
0.05MPa和0.25MPa
|
0.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
70
|
215
|
270
|
65
|
140
|
110
|
88
|
4-14
|
140
|
110
|
88
|
4-14
|
|
65
|
21/2
|
112
|
80
|
235
|
270
|
65
|
160
|
130
|
108
|
4-14
|
160
|
130
|
108
|
4-14
|
|
80
|
3
|
114
|
95
|
263
|
270
|
65
|
190
|
150
|
124
|
4-18
|
190
|
150
|
124
|
4-18
|
|
100
|
4
|
127
|
105
|
283
|
270
|
65
|
210
|
170
|
144
|
4-18
|
210
|
170
|
144
|
4-18
|
|
125
|
5
|
140
|
120
|
313
|
310
|
65
|
240
|
200
|
174
|
8-18
|
240
|
200
|
174
|
8-18
|
|
150
|
6
|
140
|
132
|
338
|
310
|
65
|
265
|
225
|
199
|
8-18
|
265
|
225
|
199
|
8-18
|
（2）、D341W-0.05/0.25/0.6外形尺寸
|
公稱通徑
|
結構長度
|
外形尺寸
|
連接尺寸（標準值）
|
|
0.05MPa和0.25MPa
|
0.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
70
|
286
|
125
|
193
|
140
|
110
|
88
|
4-18
|
140
|
110
|
88
|
4-14
|
|
65
|
21/2
|
112
|
80
|
306
|
125
|
193
|
160
|
130
|
108
|
4-18
|
160
|
130
|
108
|
4-14
|
|
80
|
3
|
114
|
95
|
334
|
125
|
193
|
190
|
150
|
124
|
4-18
|
190
|
150
|
124
|
4-18
|
|
100
|
4
|
127
|
105
|
354
|
125
|
193
|
210
|
170
|
144
|
4-18
|
210
|
170
|
144
|
4-18
|
|
125
|
5
|
140
|
120
|
384
|
125
|
193
|
240
|
200
|
174
|
8-18
|
240
|
200
|
174
|
8-18
|
|
150
|
6
|
140
|
132
|
409
|
125
|
193
|
265
|
225
|
199
|
8-18
|
265
|
225
|
199
|
8-18
|
|
200
|
8
|
152
|
160
|
593
|
165
|
183
|
320
|
280
|
254
|
8-18
|
320
|
280
|
254
|
8-18
|
|
250
|
10
|
165
|
187
|
650
|
165
|
283
|
375
|
335
|
309
|
12-18
|
375
|
335
|
309
|
12-18
|
|
300
|
12
|
178
|
220
|
715
|
165
|
283
|
440
|
395
|
363
|
12-22
|
440
|
395
|
363
|
12-22
|
|
350
|
14
|
190
|
245
|
814
|
175
|
334
|
490
|
445
|
413
|
12-22
|
490
|
445
|
413
|
12-22
|
|
400
|
16
|
216
|
270
|
863
|
175
|
334
|
540
|
495
|
463
|
16-22
|
540
|
495
|
463
|
16-22
|
|
450
|
18
|
222
|
297
|
918
|
175
|
334
|
595
|
550
|
518
|
16-22
|
595
|
550
|
518
|
16-22
|
|
500
|
20
|
229
|
322
|
1016
|
210
|
425
|
645
|
600
|
568
|
20-22
|
645
|
600
|
568
|
20-22
|
|
600
|
24
|
267
|
377
|
1128
|
210
|
425
|
755
|
705
|
667
|
20-26
|
755
|
705
|
667
|
20-26
|
|
700
|
28
|
292
|
430
|
1233
|
210
|
425
|
860
|
810
|
772
|
24-26
|
860
|
810
|
772
|
24-26
|
|
800
|
32
|
318
|
487
|
1344
|
210
|
425
|
975
|
920
|
878
|
24-30
|
975
|
920
|
878
|
24-30
|
|
900
|
36
|
330
|
537
|
1560
|
320
|
620
|
1075
|
1020
|
978
|
24-30
|
1075
|
1020
|
978
|
24-30
|
|
1000
|
40
|
410
|
587
|
1660
|
320
|
620
|
1175
|
1120
|
1078
|
28-30
|
1175
|
1120
|
1078
|
28-30
|
|
1200
|
48
|
470
|
687
|
1890
|
320
|
620
|
1375
|
1320
|
1280
|
32-30
|
1405
|
1340
|
1295
|
32-33
|
|
1400
|
56
|
530
|
760
|
2670
|
575
|
714
|
1575
|
1520
|
1480
|
36-30
|
1630
|
1560
|
1510
|
36-36
|
|
1600
|
64
|
600
|
895
|
2810
|
575
|
714
|
1790
|
1730
|
1690
|
40-30
|
1830
|
1760
|
1710
|
40-36
|
|
1800
|
72
|
670
|
995
|
3020
|
575
|
714
|
1990
|
1930
|
1890
|
44-30
|
2045
|
1970
|
1918
|
44-39
|
|
2000
|
80
|
760
|
1095
|
3220
|
656
|
810
|
2190
|
2130
|
2090
|
48-30
|
2265
|
2180
|
2125
|
48-42
|
八、手動通風蝶閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
