CS41H自由浮球式蒸汽疏水閥
一、自由浮球式蒸汽疏水閥 產品概述本公司的CS41H自由浮球式蒸汽疏水閥屬于機械型疏水閥，是近年來優良的蒸汽疏水閥之一，產品技術質量和制造工藝優良，能將用蒸汽管網及供水設備的凝結水及時排出，并阻止蒸汽泄漏，自由浮球式蒸汽疏水閥主要應用于石油、化工、輕紡、印染、造紙、食品等工礦企業。
|
|
|---|---|

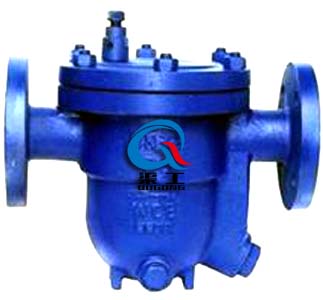

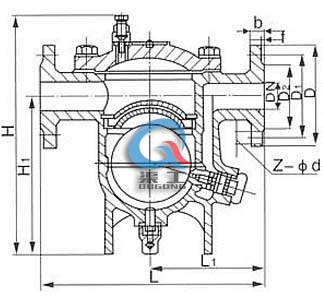

| CS41H自由浮球式蒸汽疏水閥 | CS41H自由浮球式蒸汽疏水閥 (結構圖) |
二、自由浮球式蒸汽疏水閥 工作原理
自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。
三、自由浮球式蒸汽疏水閥 產品特點
1、能連續排水，性能穩定，排水量大，漏水率小，背壓率高。
2、不銹鋼空心自由浮球是疏水閥的主要部件，采用研磨工藝制造，浮球精度高，密封性能好。
3、內部零件，均為不銹鋼，抗腐蝕、耐受磨損、使用時間長。
四、自由浮球式蒸汽疏水閥 主要性能參數
| 型 號 | 工作壓力/MPa | 適用溫度/℃ | 適用介質 | 閥體材料 |
|---|---|---|---|---|
| CS41H-16 | 1.6 | ≤200 | 水、蒸汽 | 鑄鐵 |
| CS41H-16C | 1.6 | ≤450 | 水、蒸汽 | 碳鋼 |
| CS41H-16P | 4.0 | ≤500 | 水、蒸汽 | 不銹鋼 |
五、自由浮球式蒸汽疏水閥 主要零件材料
| 主要零件 Main Part | 材料 Materal |
|---|---|
| 閥體 Body | 碳鋼 Carbon Steel |
| 閥蓋 Donnet | 碳鋼 Carbon Steel |
| 閥座 Seat | 不銹鋼 Atainless Steel |
| 過濾器 Percolator | 不銹鋼 Atainless Steel |
六、自由浮球式蒸汽疏水閥 外形尺寸
|
產品型號 Produstion Type |
口徑 | 尺 寸 Dimensions | |||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | L | H | D | D1 | D2 | b | f | Z-фd | |
| CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-ф14 |
| 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-ф18 | |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | |
| CS41H-16/25/C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-ф18 |
| 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-ф18 | |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-ф18 | |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-ф18 | |
| 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-ф18 | |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | |
七、自由浮球式蒸汽疏水閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的自由浮球式蒸汽疏水閥型號，請按型號直接向我司銷售部訂購；
