YG43H/Y高靈敏度蒸汽減壓閥
一、高靈敏度蒸汽減壓閥 產品概述
YG43H/Y型高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。 YG43H/Y型高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了YG43H/Y型高靈敏度蒸汽減壓閥的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
|
|
|

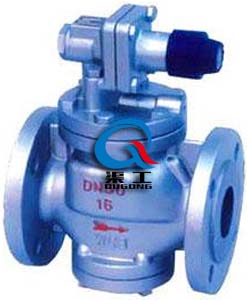

YG43H/Y高靈敏度蒸汽減壓閥
|

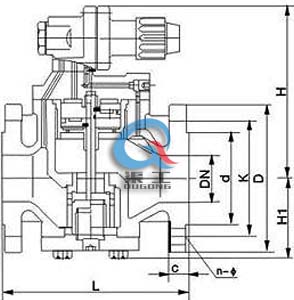

YG43H/Y高靈敏度蒸汽減壓閥 (結構尺寸圖)
|
二、高靈敏度蒸汽減壓閥 主要技術參數
|
YG43H/Y型高靈敏度蒸汽減壓閥公稱壓力(Mpa)
|
1.0
|
1.6
|
|
殼體試驗壓力(Mpa)*
|
1.5
|
2.4
|
|
最高進口壓力(Mpa)
|
1.0
|
1.6
|
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
|
出口壓力范圍(Mpa)
|
0.04-0.6
|
0.04-1.0
|
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
|
壓力特性偏差(Mpa)△Pp2P
|
GB12246-1989
|
|
最小壓差(Mpa)
|
0.05
|
0.07
|
|
滲漏量
|
GB12245-1989
|
|
*：殼體試驗不包括膜片、頂蓋
|
三、高靈敏度蒸汽減壓閥 主要零部件材料
|
零件名稱
|
零件選用材料
|
|
閥體、閥蓋、底蓋
|
WCB
|
|
閥座、閥瓣
|
2Cr13
|
|
活塞環
|
對位聚苯
|
|
膜片
|
PH15-7Mo
|
|
缸套、活塞
|
鋁鐵青銅
|
|
導閥座、導閥瓣
|
2Cr13
|
|
主閥彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
|
導調主彈簧
|
50CrVA
|
四、高靈敏度蒸汽減壓閥 流量系數
|
DN
|
Cv
|
|
15
|
1
|
|
20
|
2.5
|
|
25
|
4
|
|
32
|
6.5
|
|
40
|
9
|
|
50
|
16
|
|
65
|
25
|
|
80
|
36
|
五、高靈敏度蒸汽減壓閥 主要連接尺寸
|
公稱通徑DN
|
外形尺寸
|
連接尺寸
|
|
L
|
H
|
H1
|
PN 1.0MPa
|
PN 1.6MPa
|
|
D
|
K
|
n-ф
|
d
|
C
|
D
|
K
|
n-ф
|
d
|
C
|
|
15
|
140
|
160
|
65
|
95
|
65
|
4-14
|
45
|
12
|
95
|
65
|
4-14
|
45
|
14
|
|
20
|
140
|
160
|
65
|
105
|
75
|
4-14
|
55
|
14
|
105
|
75
|
4-14
|
55
|
14
|
|
25
|
150
|
168
|
68
|
115
|
85
|
4-14
|
65
|
14
|
115
|
85
|
4-14
|
65
|
14
|
|
32
|
180
|
185
|
75
|
135
|
100
|
4-18
|
78
|
16
|
135
|
100
|
4-18
|
78
|
16
|
|
40
|
180
|
185
|
78
|
145
|
110
|
4-18
|
85
|
16
|
145
|
110
|
4-18
|
85
|
16
|
|
50
|
200
|
193
|
88
|
160
|
125
|
4-18
|
100
|
16
|
160
|
125
|
4-18
|
100
|
16
|
|
65
|
230
|
208
|
98
|
180
|
145
|
4-18
|
120
|
18
|
180
|
145
|
4-18
|
120
|
18
|
|
80
|
260
|
228
|
117
|
195
|
160
|
4-18
|
135
|
18
|
195
|
160
|
8-18
|
135
|
20
|
六、高靈敏度蒸汽減壓閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的高靈敏度蒸汽減壓閥型號，請按型號直接向我司銷售部訂購；
3、當使用的場合
重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們
為您審核把關。
