Q641F/H氣動O型球閥
一、氣動調節球閥 產品概述
本公司的氣動調節球閥是一種轉角為90°的旋轉類球閥，也可稱為"氣動O型球閥"。是采用角行程氣動執行器及球閥組成。氣動調節球閥采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源就可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動調節球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥內轉動90°可以實現全開—全閉的動作。氣動調節球閥按其密封性能分為金屬密封與軟密封。氣動O型球閥具有結構緊湊、體積精小、運行良好、密封性好、維修容易、安裝方便、適應性好等優點。氣動調節球閥適合于介質是粘稠、含顆粒、纖維性質的場合。氣動調節球閥主要應用于石油、化工、教學設備、輕工、高壓設備、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
|
|
|

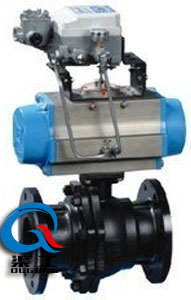

氣動調節球閥 (配ZPD定位器)
|
氣動調節球閥 (配YT1000R定位器)
|
二、氣動調節球閥 產品特點
1、流體阻力小，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增加而增加。
4、閥桿密封良好，由于閥桿只做旋轉而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增加而增加。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用時間長。
三、氣動調節球閥 設計規范
|
設計與制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法蘭尺寸
|
JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214
|
|
結構長度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
檢驗與試驗
|
JB/T9113.1、API 598
|
四、氣動調節球閥 主要技術參數
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
|
|
閥體形式
|
兩段式鑄造球閥
|
|
連接形式
|
法蘭式、焊接式、對夾式、螺紋式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的2%
|
五、氣動調節球閥 執行器技術參數
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
六、氣動調節球閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
閥座密封圈
|
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
|
|
填料
|
V型PTFE四氟填料、柔性石墨
|
七、氣動調節球閥 主要設計標準
|
試驗標準
|
公稱壓力（Mpa）
|
壓力級
|
JIS(Mpa)
|
|
試驗壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
八、氣動調節球閥 外形圖
|
|
|

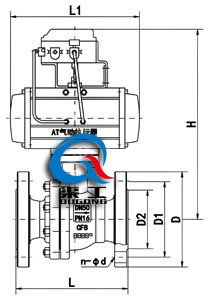

氣動調節球閥(浮動式閥體)
|

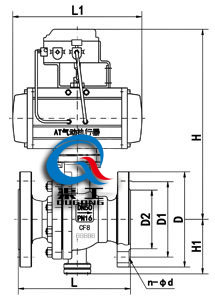

氣動調節球閥(固定式閥體)
|
九、氣動調節球閥 安裝連接尺寸
|
公稱通徑DN(mm)
|
主要尺寸
|
法蘭尺寸
|
|
PN1.6MPa
|
PN2.5MPa
|
|
L
|
H
|
H1
|
L1
|
D
|
D1
|
D2
|
n-φd
|
D
|
D1
|
D2
|
n-φd
|
|
15
|
130
|
185
|
/
|
140
|
95
|
65
|
46
|
4-14
|
95
|
65
|
46
|
4-14
|
|
20
|
140
|
191
|
/
|
140
|
105
|
75
|
45
|
4-14
|
105
|
75
|
56
|
4-14
|
|
25
|
150
|
193
|
/
|
140
|
115
|
85
|
65
|
4-14
|
115
|
85
|
65
|
4-14
|
|
32
|
165
|
212
|
/
|
164
|
140
|
100
|
76
|
4-18
|
140
|
100
|
76
|
4-18
|
|
40
|
180
|
217
|
/
|
164
|
150
|
110
|
84
|
4-18
|
150
|
110
|
84
|
4-18
|
|
50
|
200
|
260
|
102
|
190
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
220
|
293
|
114
|
210
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
8-18
|
|
80
|
250
|
323
|
127
|
247
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
280
|
382
|
152
|
276
|
220
|
180
|
156
|
8-18
|
235
|
190
|
156
|
8-22
|
|
125
|
320
|
468
|
184
|
348
|
250
|
210
|
184
|
8-18
|
270
|
220
|
184
|
8-26
|
|
150
|
360
|
510
|
219
|
378
|
285
|
240
|
211
|
8-22
|
300
|
250
|
211
|
8-26
|
|
200
|
400
|
655
|
273
|
524
|
340
|
295
|
266
|
12-22
|
360
|
310
|
274
|
12-26
|
|
250
|
630
|
/
|
360
|
/
|
405
|
355
|
319
|
12-26
|
425
|
370
|
330
|
12-30
|
|
300
|
750
|
/
|
395
|
/
|
460
|
410
|
370
|
12-26
|
485
|
430
|
389
|
16-30
|
十、氣動調節球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
