ZSRW氣動調節蝶閥
一、氣動調節蝶閥 產品概述
本公司的氣動調節蝶閥是由采用氣動執行器與蝶閥閥體組成。氣動調節蝶閥具有結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。外加配閥門定位器，輸入控制信號(4-20mADC)及0.4-0.7MPa的氣源便可控制運轉。氣動調節蝶閥適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），高溫高壓工況可選用三偏心硬密封閥體。氣動調節蝶閥是自動化控制系統中調節流量和截?cái)嗔黧w的理想裝置。因此氣動調節蝶閥主要應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
|
|
|
|

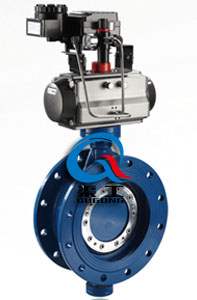

氣動調節蝶閥 (法蘭式)
|

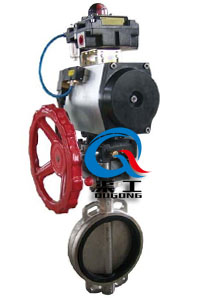

智能氣動蝶閥 (對夾式)
|
調節型氣動蝶閥 (軟密封)
|
二、氣動調節蝶閥 產品特點
（1）簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元。
（2）智能氣動蝶閥采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)，具有較好的調節控制流量等參數。
（3）氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，潤滑好，磨擦系數小、耐腐蝕。傳動軸承均采用邊界自潤滑軸承油潤滑好，使傳動軸不易被摩損。
三、氣動調節蝶閥 主要設計標準
|
設計標準
|
GB/T2238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-2000；JB/T9092-1999
|
四、氣動調節蝶閥 主要技術參數
|
公稱通徑DN(mm)
|
50～1200
|
|
公稱壓力
|
PN0.6、1.6、2.5MPa
|
|
連接形式
|
法蘭式、對夾式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的2%
|
|
可調范圍
|
50:1
|
|
配置執行機構
|
GT、AT、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4-20mA模擬量控制
|
五、氣動調節蝶閥 執行器技術參數
|
執行器型號
|
GT、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。
六、氣動調節蝶閥 主要零件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
聚四氟乙烯、柔性石墨
|
七、氣動調節蝶閥 主要性能規范
|
公稱通徑DN(mm)
|
DN50～1200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
|
八、氣動調節蝶閥 外形結構圖
|
|
|
|
氣動調節蝶閥 (法蘭式)
|
智能氣動蝶閥 (對夾式)
|
調節型氣動蝶閥 (軟密封)
|
九、氣動調節蝶閥 安裝連接尺寸
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
|
L
|
L1/L2
|
H
|
H1
|
A
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
硬密封
|
軟密封
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
43
|
112
|
63
|
625
|
245
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
46
|
115
|
70
|
625
|
245
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
46
|
120
|
83
|
645
|
245
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
52
|
138
|
105
|
675
|
355
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
56
|
164
|
115
|
715
|
355
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
56
|
175
|
137
|
800
|
355
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
60
|
200
|
164
|
850
|
250
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
68
|
243
|
206
|
925
|
250
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
78
|
250
|
230
|
1035
|
450
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
78
|
280
|
248
|
1070
|
450
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
102
|
305
|
289
|
1190
|
450
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
114
|
350
|
320
|
1250
|
650
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
127
|
380
|
343
|
1290
|
650
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
154
|
445
|
413
|
1455
|
850
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
165
|
480
|
478
|
1585
|
850
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
190
|
530
|
525
|
1700
|
1250
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
203
|
580
|
585
|
1965
|
1250
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
216
|
650
|
640
|
2015
|
1250
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
254
|
760
|
755
|
2250
|
1250
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
十、氣動調節蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動調節蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
