一、自力式壓力調節閥 產品概述
本公司的V230自力式壓力調節閥由閥體、閥座、閥芯部件等組成，是一種不用外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。和ZZYP系列相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響，以及更易于更換或調整彈簧的特點。因此自力式壓力調節閥主要用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。自力式壓力調節閥系列產品公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。比老型式有更大壓差范圍。
|
|
|---|---|

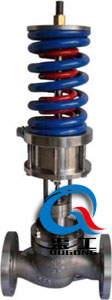

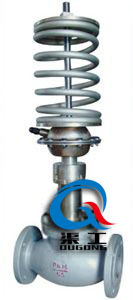

| V230自力式壓力調節閥 | V230自力式壓力調節閥 |
二、自力式壓力調節閥 主要技術參數
| 公稱通徑DN | 20 | 20 | 20 | 20 | 20 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 額定行程L（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||
| 公稱壓力（MPa） | 1.6、4.0 | |||||||||||||
| 壓力調節范圍(KPa) |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
|||||||||||||
| 固有流量特質 | 快開 | |||||||||||||
| 調節精度（%） | ±5 | |||||||||||||
| 使用溫度（℃） | ≤350 | |||||||||||||
| 允許泄漏量 | 硬密封(1/h) | 單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級） | ||||||||||||
| 軟密封(m1/min) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 6.75 | 11.10 | 16.0 | ||||
| 減壓比 | 上限 | 10 | ||||||||||||
| 下限 | 1.25 | |||||||||||||
三、自力式壓力調節閥 主要零件材料
| 閥體 | ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti |
|---|---|
| 閥芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 閥座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 閥桿 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 膜蓋 | A3、1Cr18Ni9Ti |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 膜片 |
丁腈橡膠、耐油橡膠、氟橡膠 |

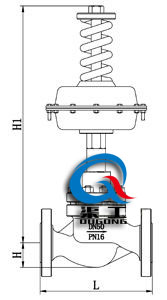

四、自力式壓力調節閥 主要外形圖
|
|
|---|---|
| V230自力式壓力調節閥 | V230自力式壓力調節閥 |
五、自力式壓力調節閥 主要外形尺寸
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 670 | 735 |
| H | 52.5 | 57.5 | 67.5 | 72.5 | 80 | 90 | 97.5 | 107.5 | 122.5 | 140 | 167.5 | 225 | 230 |
| H1 | 615 | 645 | 650 | 710 | 730 | 745 | 760 | 800 | 890 | 960 | 1050 |
