ZJHLGY氣動高壓調節閥
一、氣動高壓調節閥 產品概述
本公司的ZJHLGY氣動高壓調節閥是主要針對高壓系統的一種閥門。與氣動或電動〔配用電-氣轉換器〕調節儀表等配合，用于化工、石油、電力等工業部門生產過程的自動調節和遠程控制。氣動高壓籠式調節閥由氣動薄膜執行機構和高壓調節閥兩部分組成。氣動高壓調節閥的結構型式為直通單座籠式，閥芯為柱塞形，用于高壓差條件下的閥芯，頭部滲或鑲以硬質合金，以抗高壓差情況下的沖刷和氣蝕，增加使用壽命。由于壓差高，介質對閥芯不平衡力較大，設計時已選用鋼度較大的執行機構，一般都配用閥門定位器。氣動高壓籠式調節閥的動作，來源于信號壓力在薄膜上產生的推力，使推桿推動閥芯作相應的移動，既調節閥行程。行程的變化，使閥的流通面積變化，來調節壓力、溫度、流量和液位等工藝參數。
|
|
|---|---|

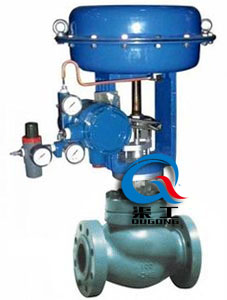

| 氣動高壓調節閥 (法蘭式) | 氣動高壓籠式調節閥 (焊接式) |
二、氣動高壓調節閥 主要技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 籠式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
| 公稱壓力(MPa) | 10.0、16.0、25.0、32.0、45.0 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座式、籠式單座 | |||||||||||||
| 流量特性 | 等百分比 | |||||||||||||
三、氣動高壓調節閥 執行器技術參數
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
四、氣動高壓調節閥 主要結構圖
|
|
| 氣動高壓調節閥 (法蘭式) | 氣動高壓籠式調節閥 (焊接式) |
五、氣動高壓調節閥 主要零件材料
| 1 | 閥體 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 3 |
閥籠 |
304 | 304 | 316 | 316L |
| 4 | 閥芯 | 304 | 304 | 316 | 316L |
| 5 | 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 6 | 閥蓋 | WCB | 304 | 316 | 316L |
| 7 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
| 8 | 閥桿 | 304 | 304 | 316 | 316L |
| 9 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 10 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
| 11 | 填料壓蓋 | WCB | 304 | 316 | 316L |
六、氣動高壓調節閥 主要性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
七、氣動高壓調節閥 外形圖
|
|---|

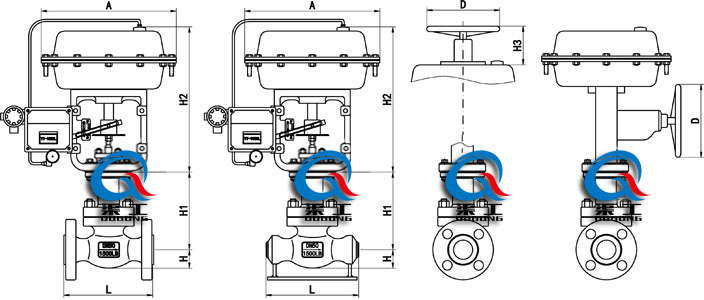

| 氣動高壓籠式調節閥 (外形尺寸圖) |
八、氣動高壓調節閥 安裝連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 國標 |
國標壓力：PN10.0、16.0、25.0、32.0、45.0MPa 美標壓力：150LB、300LB、600LB、900LB、1500LB、2500LB |
||||||||||
| 美標 | ||||||||||||
| H、H1、H2 |
H、H1：該尺寸根據工程師設計為準 H2、D：該尺寸根據調節閥力矩大小而定 |
|||||||||||
| D | ||||||||||||
