ZJHF/ZJHH氣動薄膜三通調節閥
一、氣動薄膜三通調節閥 產品概述
本公司的ZJHF(H)氣動薄膜三通調節閥，是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動三通調節閥配用電-氣閥門定位器或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，主要應用于控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，適合不同工礦的使用要求。氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作快、壓降損失小、閥容量大、流量特性精度高和維修方便等優點。氣動三通調節閥應用于比例調節或旁路調節，適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
|
|
|---|---|

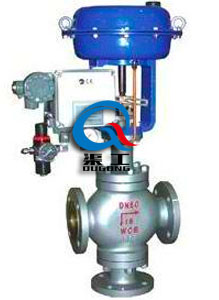

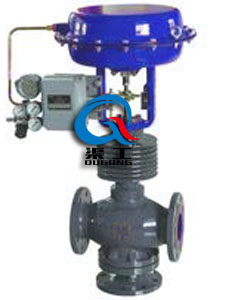

| ZJHH氣動薄膜三通調節閥 (三通合流) | ZJHF氣動薄膜三通調節閥 (三通分流) |
二、氣動薄膜三通調節閥 主要技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 分流閥 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
| 合流閥 | - | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
| 允許壓差(MPa) | 3.5 | 3.2 | 2.2 | 2.2 | 1.4 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.2 | 0.19 | 0.13 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 雙導向型套筒式閥芯 | |||||||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
三、氣動薄膜三通調節閥 執行器技術參數
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
四、氣動薄膜三通調節閥 主要結構圖
|
|
| 氣動三通調節閥 (三通分流) | 氣動三通調節閥 (三通合流) |
五、氣動薄膜三通調節閥 主要零件材料
| 1 | 閥體 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 閥座 | 304 | 304 | 316 | 316L |
| 3 | 閥芯 | 304 | 304 | 316 | 316L |
| 4 | 墊片 | PTFE\石墨墊片 | |||
| 5 | 銅套 | 黃銅 | |||
| 6 | 導向套 | 304 | 304 | 316 | 316L |
| 7 | 密封中墊 | PTFE\石墨墊片 | |||
| 8 | 閥蓋 | WCB | 304 | 316 | 316L |
| 9 | 填料 | PTFE/石墨 | |||
| 10 | 填料壓蓋 | WCB | 304 | 316 | 316L |
| 11 | 閥桿 | 304 | 304 | 316 | 316L |
六、氣動薄膜三通調節閥 主要性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||

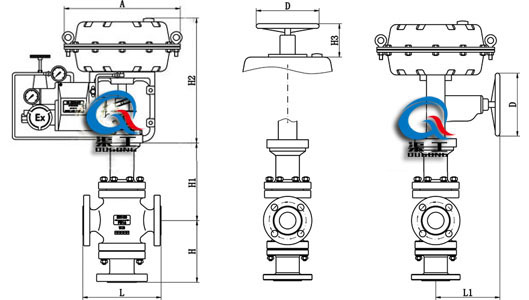

七、氣動薄膜三通調節閥 外形圖
|
|---|
| 氣動薄膜三通調節閥 外形尺寸圖 |
八、氣動薄膜三通調節閥 安裝連接尺寸
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
| PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
| PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
| H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
| H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
| H3 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
| A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
| C | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
