ZZWPE電動溫度調節閥

一、電動溫度調節閥 產品概述

本公司的電動溫度調節閥亦稱為電動溫度控制閥，是本公司由3810執行器和PSL系列執行器進行改裝而成。電動溫度調節閥由控制閥門、執行器、傳感器和毛細管等部件組成。按用途分為加熱型和冷卻型。電動溫度調節閥用普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，電動溫度控制閥結構簡單，操作方便，選用調溫范圍大、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而電動溫度調節閥主要應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
電動溫度調節閥主要適用于液體、氣體和蒸汽，在多種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。主要特點如下：
(1)控制精度高，工作穩定。
(2)感溫液體膨脹均勻，比例式調節控制。
(3)溫度設定操作簡單，調節方便。
(4)體積小、重量輕，安裝方便。

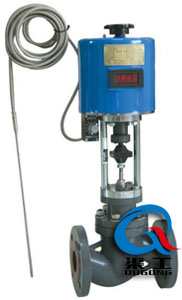

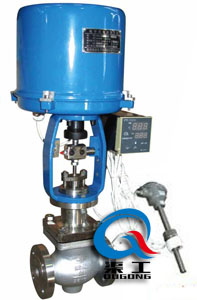

WZRHP電動溫度調節閥 (配3810執行器)	WZDHP電動溫度調節閥 (配PSL執行器)

二、電動溫度調節閥 工作原理

 電動溫度控制閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質保持在設定溫度范圍內被控制，從而達到控溫目的。備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。

電動溫度調節閥控制系統（分體式） 原理圖

三、電動溫度調節閥 主要技術參數

四、電動溫度調節閥 外形圖

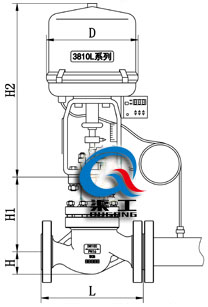

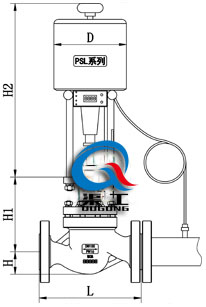

電動溫度調節閥(配3810L執行器)	電動溫度調節閥(配PSL執行器)

五、電動溫度調節閥 安裝連接尺寸
