一、美標承插焊旋塞閥 產品概述
本公司的X61F美標承插焊旋塞閥密封面之間的運動帶有擦拭作用、全開時可以阻止密封面與介質接觸所以可用于帶懸浮顆粒的介質。X61F美標承插焊旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門適用啟閉的場合。X61F美標承插焊旋塞閥結構簡單易于維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、 進行清理和維修。奧氏體不銹鋼制成的該類閥門是食品工業的優良選擇。
|
|
|---|---|
| X61F美標承插焊旋塞閥 (手柄傳動) | X61F美標承插焊旋塞閥 (蝸輪傳動) |
二、美標承插焊旋塞閥 技術規范
| 結構長度 | ANSI B16.10 |
|---|---|
| 承插端尺寸 | ANSI B16.5 |
| 檢查驗收 | API 598 |
三、美標承插焊旋塞閥 產品性能
| 型號 | 壓力級(LB) | 試驗壓力PS(MPa) | 適用介質 |
適用溫度(℃) 聚四氟乙烯 |
||
|---|---|---|---|---|---|---|
| 殼體 | 密封(水) | 低壓密封(氣) | ||||
| X61F-150(LB)C | 150 | 3 | 2.2 | 0.5~0.7 | 水、蒸汽、油品 | ≤150 |
| X61F-300(LB)C | 300 | 7.8 | 5.6 | |||
| X61F-600(LB)C | 600 | 15.3 | 11.2 | |||
| X61F-150(LB)C | 150 | 3 | 2.2 | 0.5~0.7 | 硝酸類 | ≤150 |
| X61F-300(LB)C | 300 | 7.8 | 5.6 | |||
| X61F-600(LB)C | 600 | 15.3 | 11.2 | |||
| X61F-150(LB)C | 150 | 3 | 2.2 | 0.5~0.7 | 硝酸類 | ≤150 |
| X61F-300(LB)C | 300 | 7.8 | 5.6 | |||
| X61F-600(LB)C | 600 | 15.3 | 11.2 | |||
四、美標承插焊旋塞閥 主要外形尺寸圖
|
|
|---|---|

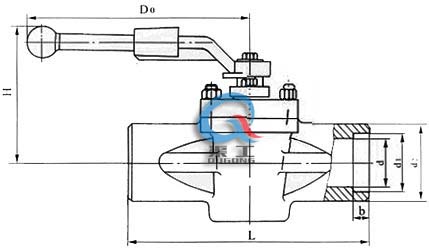

| X61F美標承插焊旋塞閥 (手柄傳動) | X61F美標承插焊旋塞閥 (蝸輪傳動) |
五、美標承插焊旋塞閥 主要連接尺寸
| 壓力 | 公稱通徑 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| NPS（inch） | （mm） | d1 | d2 | L | b | H | D0 | |
| 150 LB | 1/2 | 13 | 21.8±0.1 | 38 | 108 | 10 | 110 | 160 |
| 3/4 | 19 | 27.2±0.1 | 43 | 117 | 13 | 115 | 160 | |
| 1 | 25 | 33.9±0.1 | 49 | 127 | 13 | 115 | 190 | |
| 11/4 | 32 | 42.7±0.1 | 56 | 140 | 13 | 135 | 190 | |
| 11/2 | 38 | 48.8±0.1 | 65 | 165 | 13 | 140 | 240 | |
| 2 | 51 | 61.2±0.1 | 78 | 178 | 16 | 150 | 305 | |
| 21/2 | 64 | 74±0.2 | 90 | 190 | 16 | 165 | 305 | |
| 3 | 78 | 90±0.15 | 105 | 203 | 16 | 180 | 450 | |
| 4 | 102 | 115.6±0.15 | 126 | 229 | 19 | 380 | 500 | |
六、美標承插焊旋塞閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的美標承插焊旋塞閥型號，請按型號直接向我司銷售部訂購。
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
