一、蝶式緩沖止回閥 產品概述
本公司的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥，主要用于工業供水、污水處理廠的水泵出口處，阻止管網中介質逆流。自動除去破壞性水錘，從而使水泵和管路不受損壞。蝶式緩沖止回閥主要由閥體、伐瓣、緩沖性能好等特點，是工業用水和城市排污的優良產品。
|
|
|---|---|

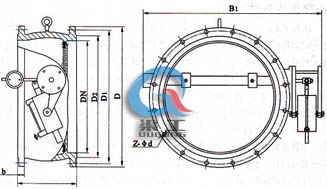

| 蝶式緩沖止回閥 | 蝶式緩沖止回閥 (尺寸圖) |
二、蝶式緩沖止回閥 主要技術參數
| 公稱壓力 | 1.0～2.5MPa |
|---|---|
| 公稱通經 | 40～1400mm |
| 適用介質 | 水、油、污水、海水 |
| 適用溫度 | 0～80℃(如需要，可達200℃) |
| 法蘭標準 | GB/T 17241.6 GB/T 9113 |
| 試驗標準 | GB/T 13927 AP1598 |
三、蝶式緩沖止回閥 主要零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
| 蝶板 | 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
| 閥桿 | 不銹鋼 |
| 填料 | 聚四氟乙烯 |
| 密封圈 | 丁腈橡膠 |
四、蝶式緩沖止回閥 主要性能規范
| 型號 | 公稱壓力（MPa） | 強度試驗壓力（MPa） | 密封壓力（MPa） | 適用溫度 （℃） | 適用介質 | 緩閉時間 |
|---|---|---|---|---|---|---|
|
H47X HH47X H47XF |
1.0 | 1.5 | 1.1 | ≤80 |
海水 污水 清水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
五、蝶式緩沖止回閥 主要外形尺寸
| DN(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 |
| D | 340 | 405 | 460 | 520 | 580 | 640 | 705 | 840 | 910 | 1020 | 1120 | 1255 | 1485 |
| D1 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 | 1390 |
| D2 | 265 | 320 | 375 | 435 | 485 | 545 | 608 | 718 | 788 | 898 | 998 | 1110 | 1325 |
| b | 30 | 32 | 34 | 38 | 40 | 44 | 46 | 54 | 54 | 54 | 54 | 60 | 66 |
| Z-Фd | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 | 20-30 | 20-34 | 20-41 | 24-41 | 24-41 | 28-41 | 28-48 | 32-54 |
| B1 | 540 | 600 | 650 | 710 | 770 | 830 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
六、蝶式緩沖止回閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
