J41J手動襯膠截止閥
一、手動襯膠截止閥 產品概述
1、手動襯氟截止閥、手動襯膠截止閥J41F46、J41J型直通式、J45F46型直流式、J44F46型角式截止閥，手動襯氟截止閥、手動襯膠截止閥具有結構緊湊、啟閉輕便、耐腐蝕性能好，行程短（一般為公稱通徑1/4）等項優點，手動襯氟截止閥、手動襯膠截止閥被應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以制止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊。
|
|
|

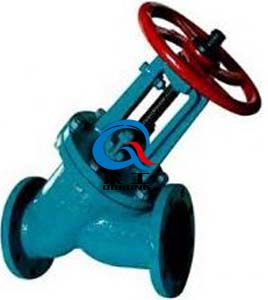

襯膠截止閥 (直通式)
|

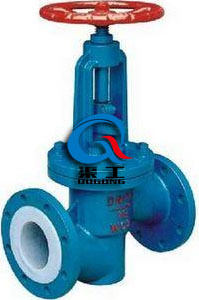

襯氟截止閥
|
二、手動襯膠截止閥 技術規范
|
設計標準
|
GB12233/GB12233
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
|
驅動方式
|
手動、電動、氣動
|
三、手動襯膠截止閥 主要零件材料
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
低碳不銹耐酸鑄閥
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
閥體/端蓋/閘板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
閥桿
|
35
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
襯里/閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
|
|
填料/壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
活節螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
閥桿螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
緊固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
手輪
|
WCB
|
WCB
|
WCB
|
四、手動襯膠截止閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們為您審核把關。
