J44H/Y型角式截止閥
一、角式截止閥 產品概述
J44H/Y型角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。角式截止閥又稱角閥，閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。
角式截止閥只適用于全開和全關，不允許作調節和節流。截止閥屬于強制密封式閥門，所以在閥門關閉時，向閥瓣施加壓力，以強制截止閥的密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關“角式截止閥” 的力比開“角式截止閥”的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
|
|
|---|---|

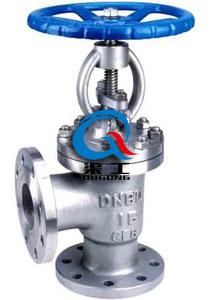

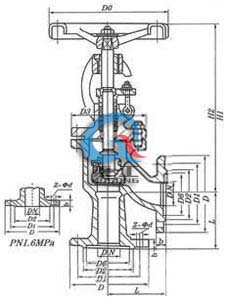

| J44H/Y角式截止閥 （法蘭式） | J44H/Y角式截止閥 （結構尺寸圖） |
二、角式截止閥 應用范圍
角型截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥產品適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道，適用于≤425℃的蒸汽、油品、水等介質。
1、基本結構形式：角式
2、公稱壓力：PN1.6-6.4(MPa)
3、公稱通徑：DN15-300（mm）
三、角式截止閥 采用規范
| 設計制造標準 | GB/T 12233、GB/T 12235 |
|---|---|
| 結構長度標準 | GB/T 12221-2005 |
| 連接法蘭標準 | GB/T 9113 JB/T 79 |
| 壓力-溫度標準 | GB/T 9131 |
| 試驗-檢驗標準 | GB/T13927 JB/T9092 |
四、角式截止閥 外形連接尺寸
1.6MPa主要連接尺寸
| DN | in | L | D | D1 | D2 | f | b | z-φd | Do | H1 | H2 | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 |
| 20 | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.5 |
| 25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 275 | 8.5 |
| 32 | 21/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 |
| 40 | 21/2 | 100/115 | 145 | 110 | 85 | 2 | 18 | 4-φ18 | 140 | 290 | 325 | 14 |
| 50 | 2 | 115/125 | 160 | 125 | 100 | 2 | 20 | 4-φ18 | 160 | 300 | 335 | 19 |
| 65 | 21/2 | 145 | 180 | 145 | 120 | 2 | 20 | 4-φ18 | 180 | 355 | 400 | 27 |
| 80 | 3 | 155 | 195 | 160 | 135 | 2 | 22 | 4-φ18 | 240 | 400 | 450 | 42 |
| 100 | 4 | 175 | 215 | 180 | 155 | 2 | 24 | 8-φ18 | 240 | 455 | 495 | 50 |
| 125 | 5 | 200 | 245 | 210 | 185 | 2 | 26 | 8-φ18 | 280 | 530 | 560 | 64 |
| 150 | 6 | 240/225 | 280 | 240 | 210 | 2 | 28 | 8-φ23 | 320 | 605 | 650 | 85 |
| 200 | 8 | 275 | 335 | 295 | 265 | 2 | 30 | 8-φ23 | 360 | 650 | 770 | 155 |
2.5MPa主要連接尺寸
| DN | in | L | D | D1 | D2 | f | b | z-φd | Do | H1 | H2 | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 16 | 4-φ14 | 120 | 245 | 270 | 7.5 |
| 20 | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 120 | 250 | 275 | 8.8 |
| 25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 140 | 260 | 290 | 11 |
| 32 | 21/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 290 | 325 | 13 |
| 40 | 21/2 | 100/115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 300 | 335 | 18 |
| 50 | 2 | 115/125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 180 | 355 | 400 | 31 |
| 65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 22 | 8-φ18 | 220 | 400 | 450 | 39 |
| 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 280 | 450 | 495 | 50 |
| 100 | 4 | 175 | 230 | 190 | 160 | 3 | 24 | 8-φ23 | 320 | 530 | 590 | 60 |
| 125 | 5 | 200 | 270 | 220 | 188 | 3 | 28 | 8-φ25 | 380 | 600 | 650 | 75 |
| 150 | 6 | 240/225 | 300 | 250 | 218 | 3 | 30 | 8-φ25 | 400 | 650 | 770 | 98 |
| 200 | 8 | 275 | 360 | 310 | 278 | 3 | 34 | 12-φ23 | 450 | 700 | 850 | 170 |
五、角式截止閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們為您審核把關。
