一、氣動排渣閘閥 產品概述
本公司的氣動排渣閘閥主要適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物等介質。氣動排渣閘閥主要結構特點如下：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。
2、啟閉件采用半密封副強制密封，性能優良。
3、密封副材料為陶瓷或合金，耐擦性好、摩擦力小、密封良好。
4、閥體出口流道結型合理，不存渣，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦性。
6、中大口徑設置滾動軸承，好啟閉。
|
|

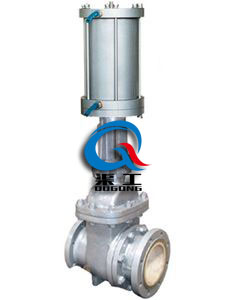

氣動排渣閘閥
|
二、氣動排渣閘閥 主要性能參數
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
PZ641H-16C
|
16
|
1.6
|
≤100
|
灰渣水混合物（灰水比 1:1:5 粒度上限≤50毫米）
|
|
PZ641H-25
|
25
|
2.5
|
|
PZ641H-40
|
40
|
4.0
|
|
PZ641H-63
|
63
|
6.3
|
三、氣動排渣閘閥 執行器技術參數
|
型號
|
材料
|
|
閥體、閥蓋
|
閘板
|
閥體密封圈
|
閥桿
|
墊片
|
填料
|
|
PZ641H-16C
|
碳素鋼
|
碳素鋼堆焊鐵基合金
|
鉻不銹鋼
|
橡膠石棉板
|
石棉石墨
|
|
PZ641H-25
|
|
PZ641H-40
|
|
PZ641H-63
|
四、氣動排渣閘閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
