一、智能型電動球閥 產品概述
本公司的ZRJQ智能型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，不用另配伺服放大器，輸入4-20mA信號及220VAC電源便可控制運轉。智能型電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構。其主要特點如下：
（1）適用于兩位切斷、調節的場合。
（2）智能型電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
（3）密封性能優良、流通能力大、裝卸維護方便、流阻小、密封好，易切斷。
（4）智能型電動球閥體積小、重量輕、推力大、伺服放大器內裝、操作方便。
（5）流向可任意，可調范圍大，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
（6）智能型電動球閥采用直連方式，電動執行機構內置伺服系統，不用另配伺服放大器，輸入輸出信號4-20mA及380/220VAC電源便可控制運轉。具有連線簡單、結構緊湊、動作穩定等優點。
|
|
|---|---|

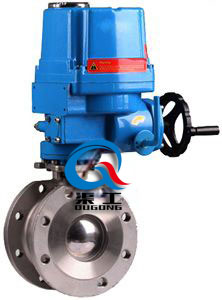

| ZRJQ智能型電動球閥 | ZRJQ智能型電動球閥 |
二、智能型電動球閥 主要技術參數
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 閥體形式 | 兩段式鑄造球閥 | |||||||||||
| 連接形式 | 法蘭式、焊接式、對夾式、螺紋式 | |||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 流量特性 | 近似快開型 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 基本誤差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死區 | ≤1%(可調) | |||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||
| 配置執行機構 | 可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構 | |||||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | |||||||||||
三、智能型電動球閥 執行器技術參數
| 電源電壓 | AC220/380V，50/60Hz |
|---|---|
| 輸入信號 | 4～20mADC 1-5VDC、 220VAC開關接點信號 |
| 輸出信號 | 4～20mADC，負載電阻：≤500Ω |
| 分 辨 率 | 高于1/200 |
| 死 區 | 0.4～1.2%可調 |
| 信號隔離 | 輸入信號，輸出信號，電源三隔離 |
| 故障狀態 | 可設定為0-100%全行程任意位置 |
| 工作溫度 | -10～55℃ |
| 相對濕度 | ≤90%（不凝結） |
| 位置轉換精度 | ±0.5% |
| 絕緣電阻 | ≥100MΩ(500VDC.) |
| 絕緣強度 | 2000VAC，1分鐘（輸入對輸出對電源對地） |
| 采用電制動線路，定位精度高，執行機構靈敏，啟動停止快,運行平穩。同時具有抗浪涌電壓、防擊穿能力強的特點 | |
| 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 | |
四、智能型電動球閥 主要零件材料
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 |
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
|||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
五、智能型電動球閥 主要設計標準
| 設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
六、智能型電動球閥 主要試驗標準
| 試驗標準 | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
七、智能型電動球閥 外形圖
|
|
|
|---|---|---|
| 電動調節球閥(配HQ執行器) | 電動調節球閥(配HR執行器) | PN4.0-6.3MPa法蘭形式 |
八、智能型電動球閥 安裝連接尺寸
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | |
| H | 配HR | 275 | 280 | 287 | 312 | 312 | 325 | 335 | 365 | 400 | 420 | 440 | 470 | 545 | 580 |
| 配HQ | 360 | 370 | 380 | 392 | 392 | 415 | 425 | 445 | 490 | 510 | 530 | 560 | 635 | 670 | |
| W | 157 | 157 | 157 | 157 | 208 | 208 | 256 | 256 | 256 | 256 | 256 | 256 | 380 | 380 | |
| PN1.6MPa法蘭連接尺寸 | |||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | |
| PN2.5MPa法蘭連接尺寸 | |||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | |
| PN4.0MPa法蘭連接尺寸 | |||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | |
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 | 12-22 | 16-33 | |
| PN6.3MPa法蘭連接尺寸 | |||||||||||||||
| D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | 470 | 530 | |
| D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 | 400 | 460 | |
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | |
| n-φd | 4-14 | 4-18 | 4-18 | 4-22 | 4-22 | 4-22 | 8-22 | 8-22 | 8-26 | 8-30 | 8-33 | 12-36 | 12-36 | 16-36 | |
九、智能型電動球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
