一、HTSJ夾套保溫調節閥 產品概述
本公司引進的HTSJ夾套保溫調節閥是CV3000系列產品之一。HTSJ夾套保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質適應過程控制的需要。HTSJ夾套保溫調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。
|
|
|

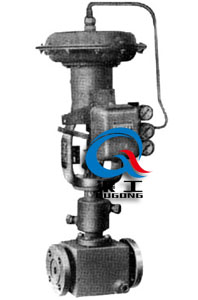

HTSJ保溫夾套調節閥
|

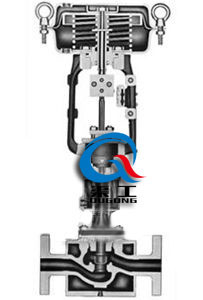

HTSJ保溫夾套調節閥 (解剖圖)
|
二、HTSJ夾套保溫調節閥 主要技術參數
|
閥體型式
|
單座鑄造球型閥
|
|
公稱通徑
|
20、25、40、50、65、80、100、150mm
|
|
公稱壓力
|
ANSI 150、300 JIS 10、16、20K PN1.6、4.0MPa
|
|
連接型式
|
法蘭連接
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、
HG20594-97、HG20618-97等
|
|
材料
|
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等
|
|
上閥蓋
|
常溫型
|
0~+230℃
|
|
伸長I型
|
+230~+566℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
閥芯形式
|
單座柱塞型閥芯、籠式閥芯、套筒式閥芯
|
|
流量特性
|
等百分比特性、線性特性
|
|
材料
|
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦合金
|
三、HTSJ夾套保溫調節閥 執行器技術參數
|
執行器型式
|
HA多彈簧薄膜執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20~100、80~240KPa
|
|
供氣壓力
|
140~400KPa
|
|
氣源接口
|
Rc1/4"
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
用正作用或反作用執行機構實現閥的氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
四、HTSJ夾套保溫調節閥 主要性能指標
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
可調范圍
|
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)
|
