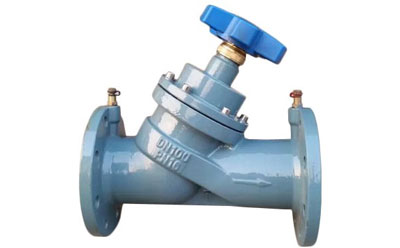

平衡閥作用原理和安裝調試

       平衡閥具有良好的流量特性，有閥門開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥。利用智能儀表，輸入閥門信號和開度值，根據測得的壓差信號就可直接顯示出流經該閥的流量值，只要在各支路及用戶入口裝上適當規格的平衡閥，并用智能儀表進行一次性調試，就可使各用戶的流量達到設定值。

作用原理：

    平衡閥是在水力工況下，起到流量平衡調節的閥門。一般分為：靜態平衡閥、動態平衡閥、壓差平衡閥。平衡閥的對用對象為介質的阻力。靜態平衡閥主要通過調節閥體的開度，即調整閥門的Kv值(Cv值)來到達流量的調節；動態平衡閥和壓差平衡閥主要通過管道介質自身的阻力壓差來平衡。平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試,更要裝在回水管上。注意：安裝有靜態平衡閥的系統,必須要通過專門的儀器調試，才能達到精確的流量平衡。
    它的測量通道改變了流量的測量精度，協助調試工程師在完成系統平衡的過程中，降低操作難度，提高調試的精確度。精細的球墨鑄鐵閥體及軟密封設計保證了STAF系列靜態平衡閥長時間的使用壽命及嚴密的關斷功能。

安裝調試：
1、安裝位置
平衡閥可安裝在供水管路上，也可安裝在回水管路上（每個環路中只需安裝一處）。對于熱力站的一次環路側來說，為方便平衡調試，建議將平衡閥安裝在水溫較低的回水管路上。總管上的平衡閥，宜安裝在供水總管水泵后（水泵下游），以防止由于水泵前（閥門后）壓力過低，可能發生水泵氣蝕現象。
2、盡量安裝在直管段上
由于平衡閥具有流量計量功能，為使流經閥門前后水流穩定，保證測量精度，在條件允許的情況下應盡量將平衡閥安裝在直管段處。
3、注意新系統與原有系統的平衡
當安裝有平衡閥的新系統連接于原有供熱（冷）管網時，必須注意新系統與原有系統水量分配平衡問題，以免安裝了平衡閥的新系統（或改造系統）的水阻力比原有系統高，而達不到應有的水流量。（a）為新系統連接于原有系統的末端；（b）為新系統連接于原有系統的中間位置，應在原有系統的入口處加設平衡閥。
4、不應隨意變動平衡閥開度
管網系統安裝完畢，并具備測試條件后，使用專用智能儀表對全部平衡閥進行調試整定，并將各閥門開度鎖定，使管網實現水力工況平衡。在管網系統正常運行過程中，不應隨意變動平衡閥的開度，特別是不應變動開度鎖定裝置。
5、系統增設（或取消）環路時應重新調試整定
在管網系統中增設（或取消）環路時，除應增加（或關閉）相應的平衡閥之外，原則上所有新設的平衡閥及原有系統環路中的平衡閥均應重新調試整定（原環路中支管平衡閥不必重新調整）。
6.不必再安裝截止閥
